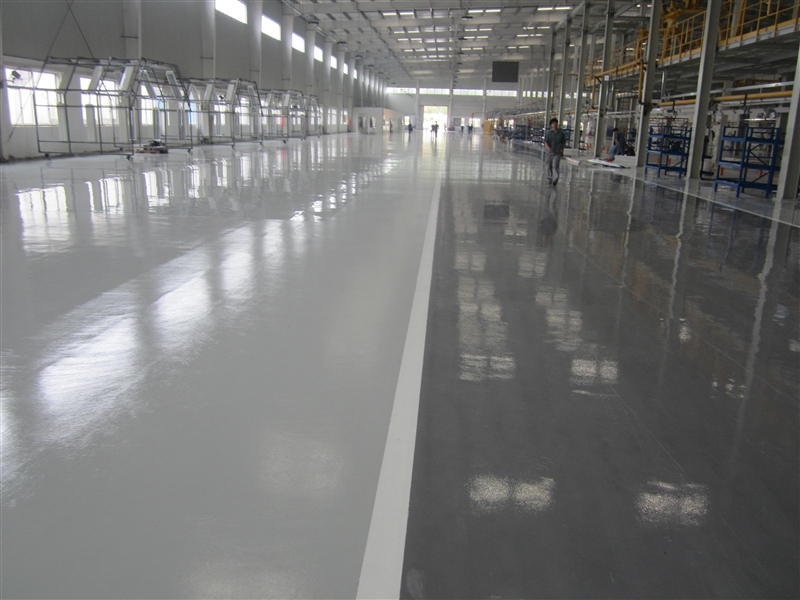

眾所周知，環氧樹脂現在被廣泛使用，該地坪是一種高強度、耐磨損、美觀潔凈的地板，具有整體無接縫，質地堅實，耐磨，防腐，防水，防塵，保養方便，維護費用低廉等優點。環氧樹脂地坪開始使用是出于一些地坪功能性的要求：如防腐，耐磨，防滑等方面要求，普通地坪根本無法滿足。除了具有功能性的要求外還具有裝飾性的效果。
一、環氧樹脂地坪施工的環境因素
1、涂料本身對涂裝環境溫、濕度有要求。
A、 涂裝環境溫度。不管封鎖底漆、中涂漆、還是面漆，如采用胺類固化劑(包括各種各樣的胺類固化劑，如脂肪胺、芬芳胺、低分子胺、聚酰胺等等)，因為環氧基與胺基反應一般在氣溫10度以下很緩慢，5度以下基本不反應，如環境溫度低于這個溫度，對涂料則需采取一些改進措施了。
B、涂裝環境濕度。底材表面溫、濕度要滿足高于涂裝環境露點3度以上。達不到這一要求，則一方面底材表面易結露，造成后道涂膜附著力不佳，另一方面，在涂漆后，漆膜未干前表面易結露(有一層水膜)，造成表面缺陷。
特別是面漆，包括溶劑型環氧及無溶劑環氧，在此情況下，水汽易與漆中的胺固化劑反應，造成涂膜表面光澤低、發霧、發白、發粘、油點、硬度低等等漆病，大大降低表面裝飾效果，嚴重時造成返工。
2、涂料本身對涂裝環境清潔度有要求。
地坪涂裝要求潔凈無塵的涂裝環境，在養護期間要求環境密閉等。包括施工場所是否有揚塵，在施工場所是否會淋雨等。所以必須對環氧樹脂地坪基面進行處理。
1、通過適當處理彌補缺陷基材的不足；
2、去除影響涂裝的基材表面雜質與污物；
3、增強涂層與基材的附著力；
4、為涂裝地坪涂料創造較平整表面，以節省涂料用量；
5、新混凝土基材處理，對混凝土基材強度不高，起砂的地面，如處理不當和封閉底漆用量不足，在涂裝環氧地坪后較易出現涂層與基材脫殼現象。對這種地面，必須使用足夠量的環氧滲透型底漆，而且要采用表干慢滲透時間長的底漆，讓其充分滲進底材反應固化后錨固底材，底漆滲得越多，工程質量越有保障。
二、環氧樹脂地坪維護要點
1、請勿濫用機械
使用時盡量避免對地面過重的敲擊，不要用非常重的或者堅硬的物品敲打地面，除非工作的需要，請避免頻繁的不必要的磨損。尤其是對于ESL地坪，為保持其光潔細致、外表美觀的優點，特別注意避免鋼輪等的交通；不要有過重的交通及負載，與地面接觸處要注意避免產生劃痕。
2、表面保潔
環氧樹脂地坪表面清洗方法簡便，一般用水擦洗。如遇難清洗的污漬，使用清洗劑即可，也可用工業去脂劑、除垢劑等，然后再用水沖洗干凈。對于相當頑固的污漬，也可用機械清潔的辦法，但對地面不要施壓、磨損過大以影響地面的平整及光澤。地坪-美觀為保持表面良好的光潔度和美觀的效果，不要用機械的方法清潔，可用拖把加清潔劑的辦法，并用水去除。
3、避免化學品的污染
因主要使用在絕塵室、實驗室、電子生產車間，為保持其美觀和其它良好性能，平時注意不要將化學品特別是有機酸濺落到地面上，地面被污染后，要立即用水清洗干凈。對較難清洗去的化學品，或地面被染色難于除去時，可用少量丙酮快速清潔，此項操作時請注意要通風。
環氧樹脂地坪施工小問題
1 環氧樹脂地坪涂層出現凸起進而產生脫殼裂縫：
環氧樹脂地坪涂層局部凸起，主要表現為出現直徑 2 ~ 5mm和30?50mm不同程度的凸起，主要原因是基層干燥不夠，氣體集聚在漆膜下面，涂膜面吸收水分而凸起，或者是由漆膜固化時有雜質未清理干凈。涂層出現裂縫，表現為涂膜收縮開裂和涂層因基層裂縫而拉裂。
2 伸縮縫裂縫：
基礎常有滿足結構熱脹冷縮的基礎縫隙，在施工環氧地坪時，應對基礎預留縫進行切割預處理，釋放應力，并用柔性材料填充后再進行后續地坪施工。
3 漆面分色，發花
該問題多由于材料的性能不佳，或者施工中稀料添加不當所致，會影響地坪裝飾效果。
4 表面不均勻，凹凸不平
此種為地坪常見問題，多由于基礎不良，素地研磨不到位，材料批刮不好，后期修補和打磨工作施工不良造成。雖對于功能性影響不大，但美觀度大打折扣。
5 耐磨時間較短，很容易破損
有一些地坪原本設計10年，五年都沒有用到就破損了。多由于材料用量不足，施工單位偷工減料，材料耐磨性能不佳等原因造成的。
6 環氧樹脂層易脫落起翹
混凝土基層正常無損，大面積出現漆面脫殼，直接原因是界面黏結力不足；多由于基礎打磨不足，材料粘合力不好，或者基面有油污有水分所致。
7 環氧涂層與混凝土基層表面砂漿結合緊密，破壞面出現在混凝土基層內部，破壞面位于混凝土基層的砂漿平面。這種破壞形式一般大面積出現，直接原因是混凝土的抗拉強度不足。
